PROFILEXTRUSION

PROFILEXTRUSION

Die Entwicklung, Konstruktion und Fertigung von Werkzeugen für die Kunststoffprofilextrusion und das Ausarbeiten von Sonderlösungen im Vorrichtungsbau, ist das Spezialgebiet von ELLINGHAUS. Dieser Produktbereich umfasst alle Werkzeuge und Vorrichtungen für die Verarbeitung thermoplastischer Kunststoffe, die auf Grund verfahrenstechnischer Gegebenheiten individuelle Lösungen erfordern.

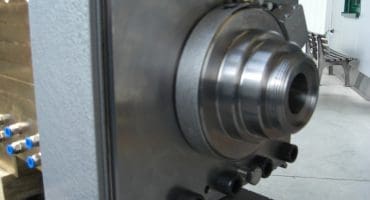

EXTRUSIONSWERKZEUGE

ELLINGHAUS entwickelt, konstruiert und fertigt Extruder-Werkzeuge für die Profilextrusion thermoplastischer Kunststoffe. Innerhalb der Extrusionslinie ist das EXTRUDER-WERKZEUG direkt am Extruder bzw. dem Schneckenzylinder angeflanscht.

Aufgabe des Profilwerkzeuges ist es, den vom Extruder erzeugten plastifizierten Messstrang in die gewünschte Profilform zu überführen. Hierfür ist das Werkzeug aus zwei Einheiten aufgebaut. Dem eigentlichen Umformwerkzeug und der nachgeschalteten Kalibriereinheit.

ELLINGHAUS fertigt Extruder-Werkzeuge für alle gängigen Profile aus PVC, PE, PP, ABC, PA, PC, etc. vorzugsweise in Platten- bzw. Blockbauweise:

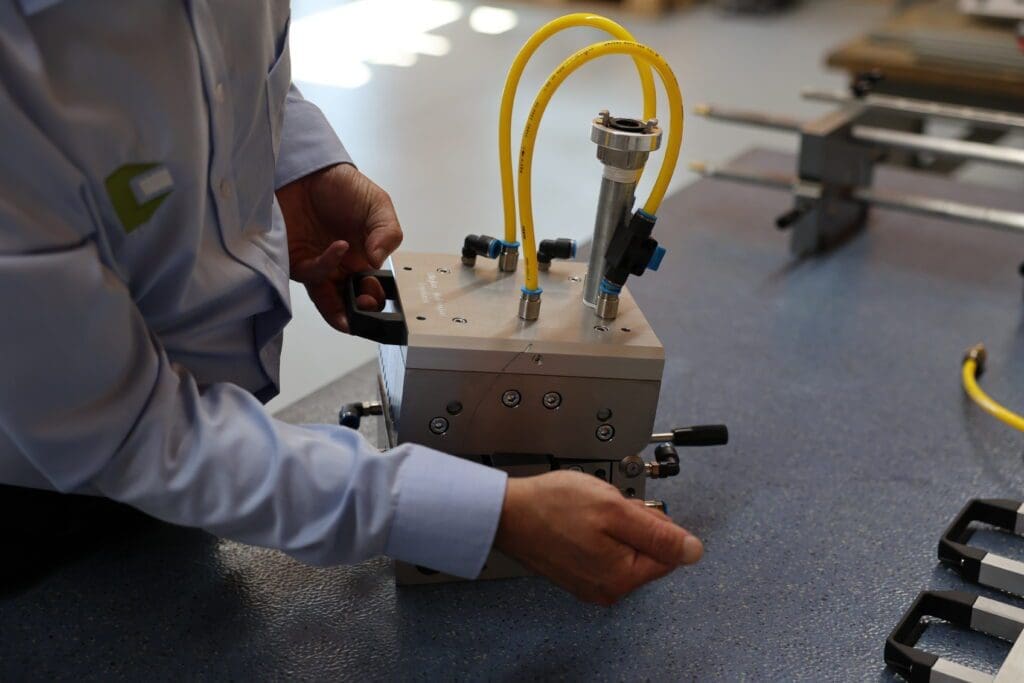

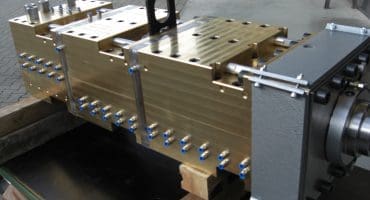

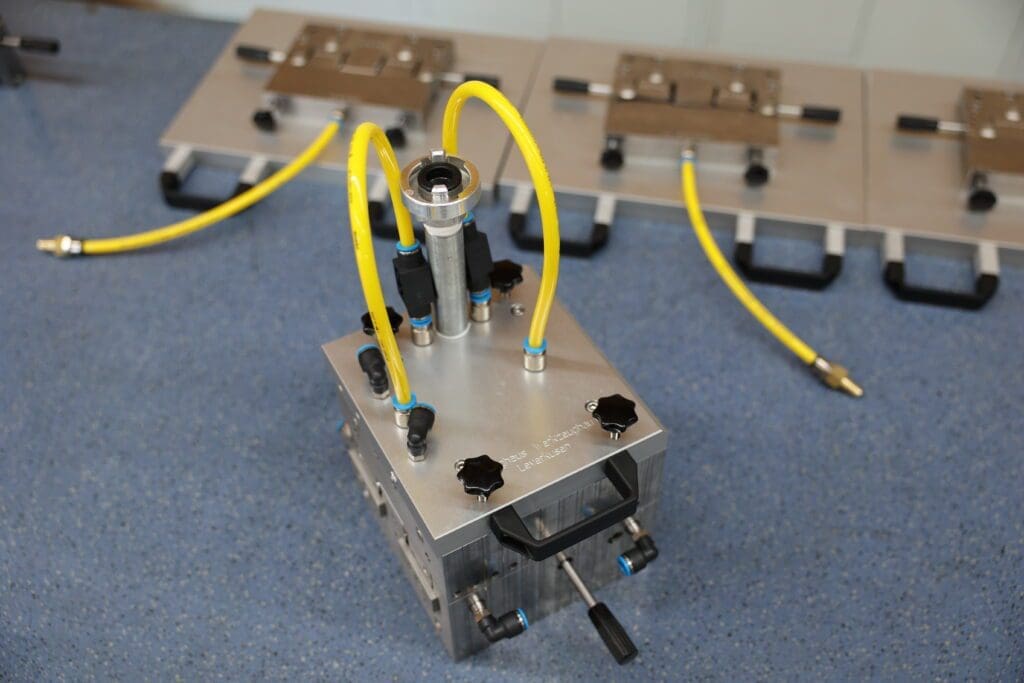

Kaliber

Die Kalibratoren sind dem Extruderwerkzeug nachgeschaltet. Maßhaltigkeit und Oberflächenqualität werden nachhaltig vom Kaliber bestimmt. Die Anzahl und Gestaltung der Kalibratoren werden vom Profilquerschnitt, seiner Masse und der Extrusionsgeschwindigkeit bestimmt. Die Kalibratoren sind in der Regel geteilt, dies ermöglicht das Anfahren und die Wartung.

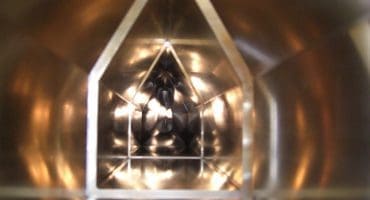

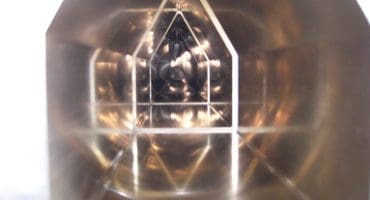

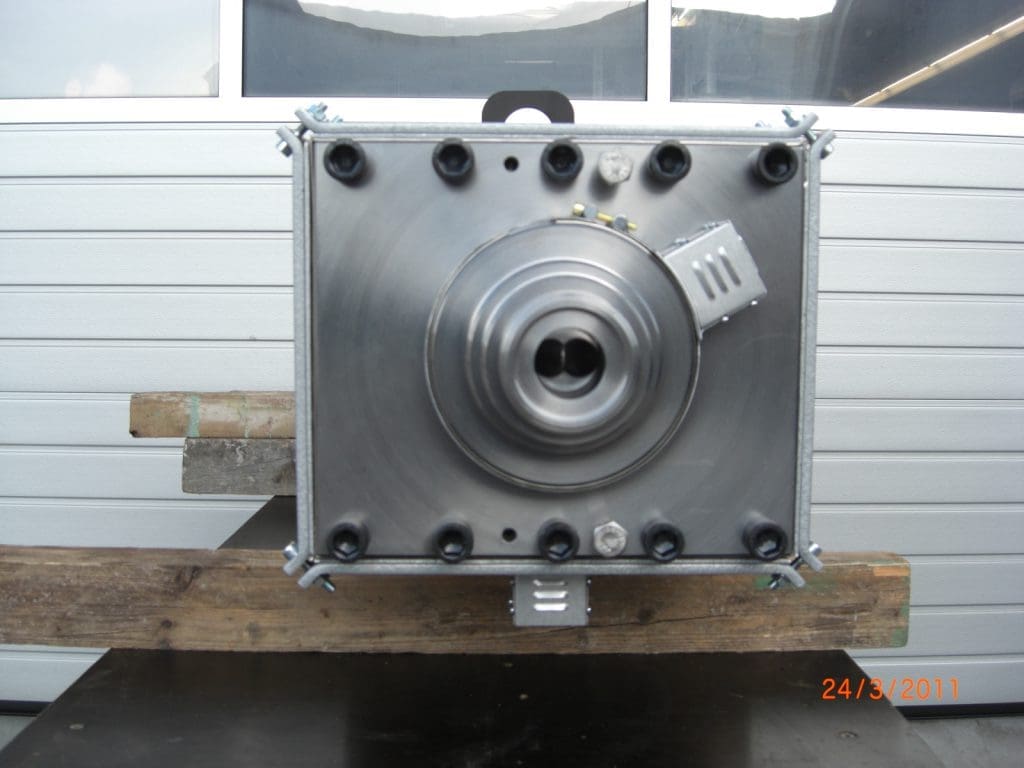

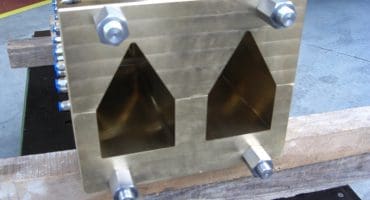

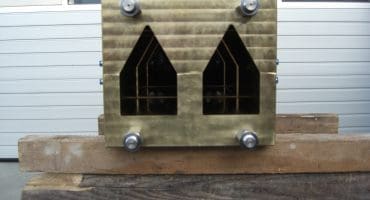

Düsen

Verschiedene Werkzeuge zum Extrudieren unterschiedlicher thermoplastischer Kunststoffprofile für die Bauindustrie, Automotive-Gruppen sowie diverser technischer Industriebereiche.

FOLGEEINRICHTUNGEN

ELLINGHAUS entwickelt, konstruiert und fertigt Extruder-Folgeeinrichtungen für die Profilextrusion thermoplastischer Kunststoffe. Eine EXTRUSIONSLINIE für Profile ist im Wesentlichen aus den folgenden Maschinen (Moduleinheiten) in Reihe aufgebaut:

Bandabzüge

Abzugsgeschwindigkeit, wahlweise bis  60 m/min
Drehstromantrieb, Fu-geregelt, wartungsarm Raupentraversen, pneumatisches Öffnen/Schließen über Bedienpult

Ablängsägen / Cutter

Unterflurbauweise sowie Oberflurbauweise mit SPS7, Vorschub und Ablängung über pneumatische Zylinder oder elektr. angetr. Kugelumlaufspindel, Längenzählung (Inkrementenvorwahl), Handbedienung, direkte Profilanfahrung, Stückzähler, Impulsabwurf, Anschluss einer Absaugung integriert

Kalibriertisch

ELLINGHAUS fertigt Kalibriertische mit Vakuumtank, Wasserbad und Kalibrierwerkzeugaufnahmen für die Baureihe KV700 für Leichtprofile sowie KV1000 für Schwerprofile

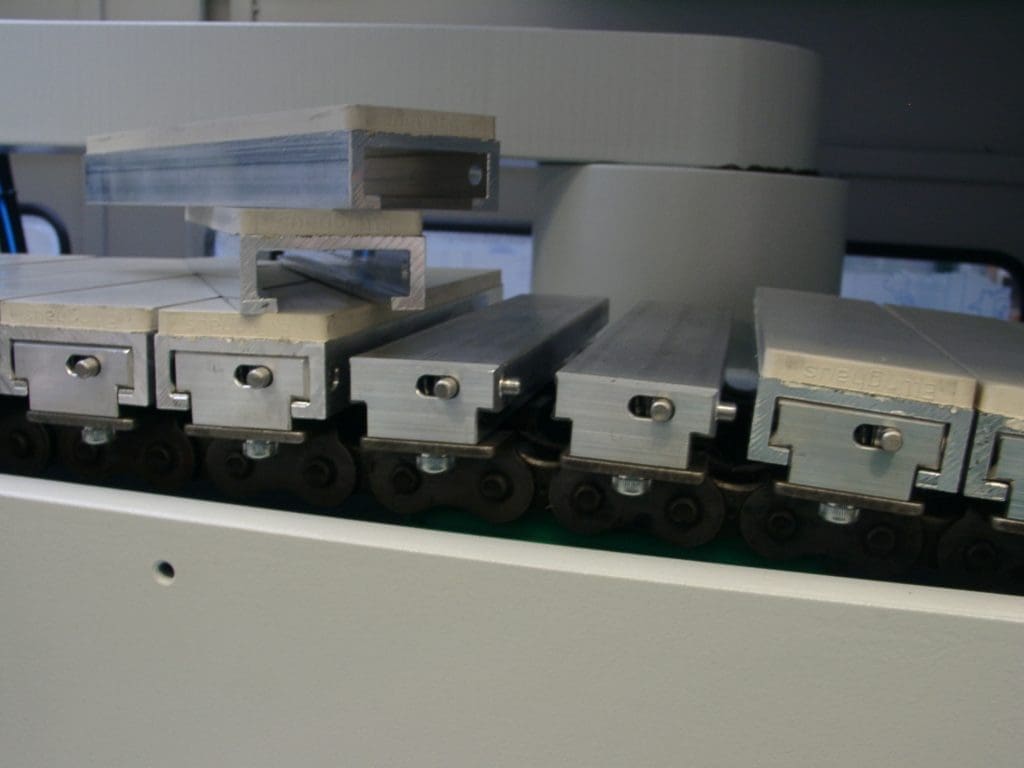

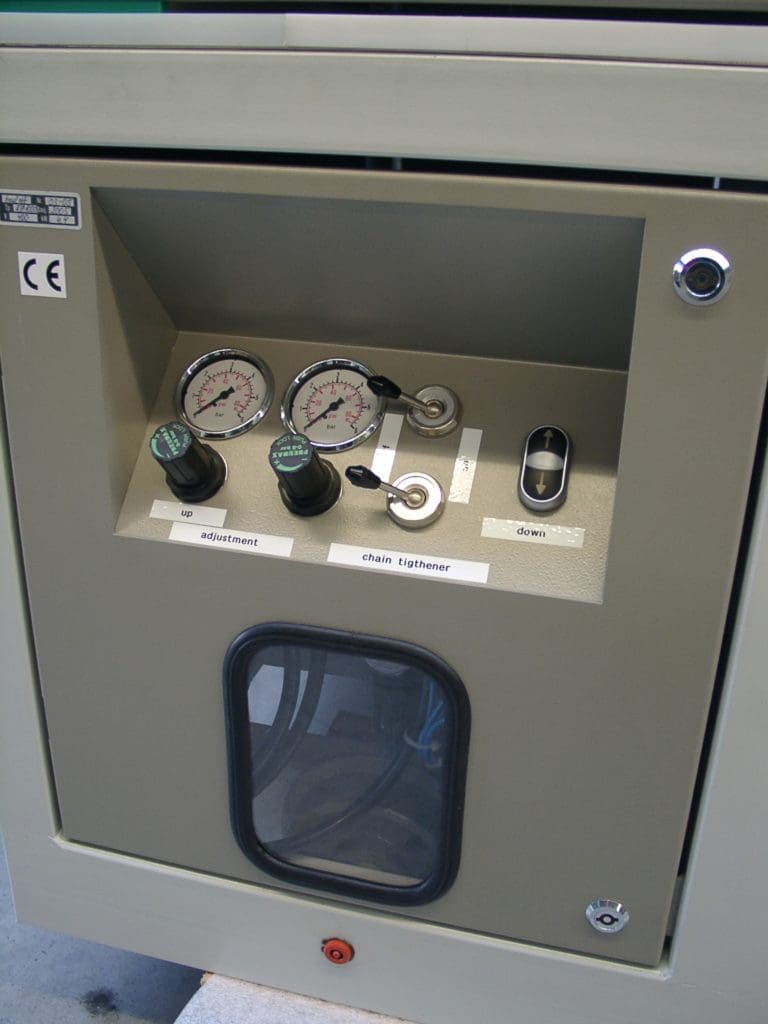

Raupenabzüge

ELLINGHAUS produziert Nachfolgeaggregate für die Extrusionstechnik. Raupenabzüge sind direkt dem Kalibriertisch nachgeschaltet und transportieren das thermoplastische Kunststoffprofil mit regulierbarer und konstanter Geschwindigkeit sowie Abzugskraft durch die Kalibratoren. Für kleine und leichte Profile wurde der RA700 entwickelt und für schwere und große Profile die RA1000 Reihe.

Raupenabzug RA700

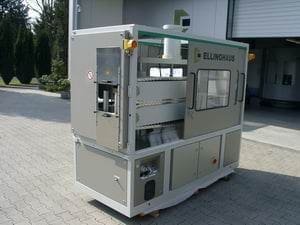

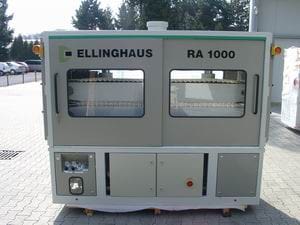

Raupenabzug RA1000

Besondere Teile / Werkstücke
