Leitfaden für die perfekte Anlieferung der DMG MORI CMX 50 U: Vorbereitung, Logistik und Inbetriebnahme
Technische Daten: Was wird geliefert?

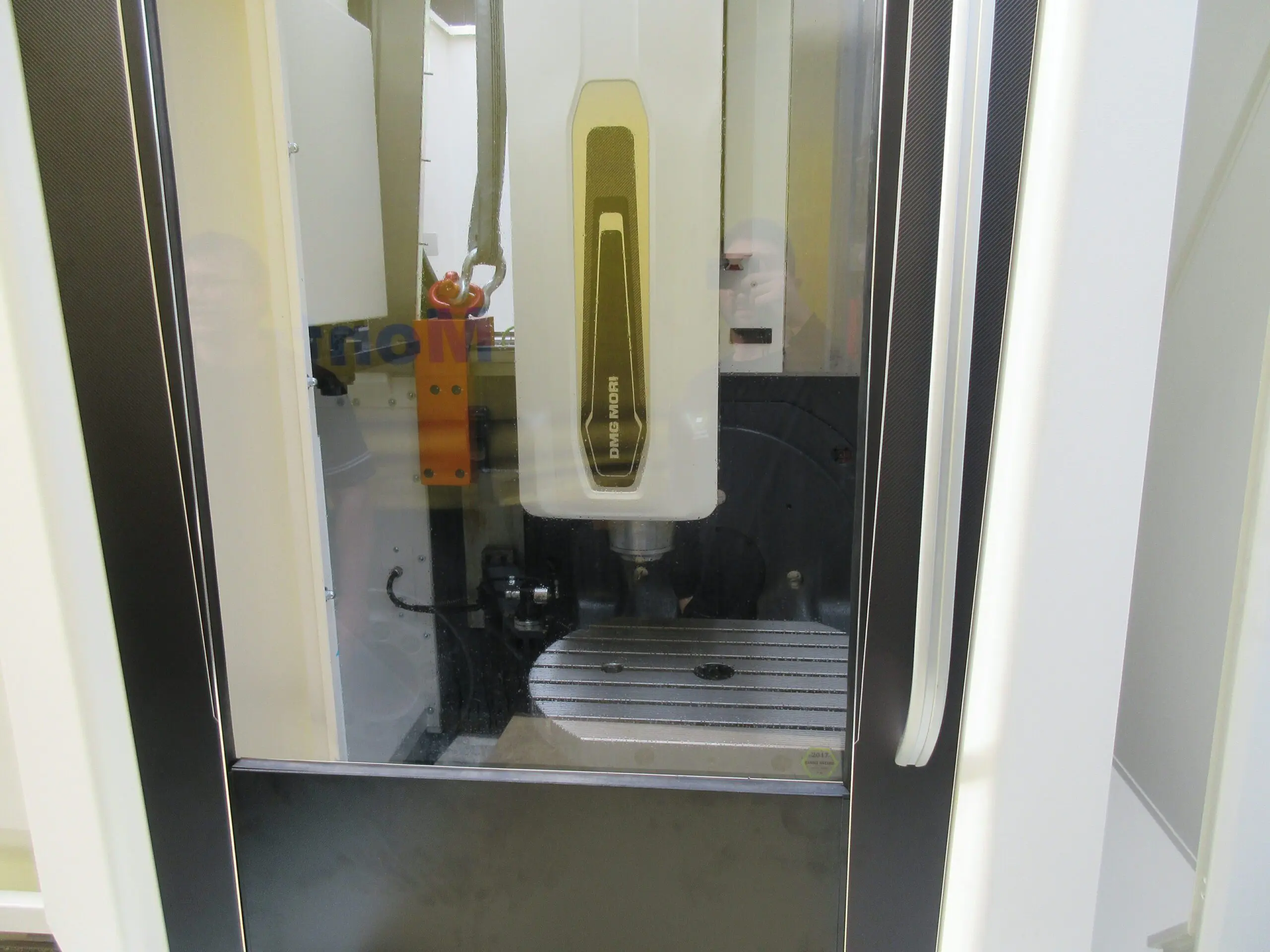

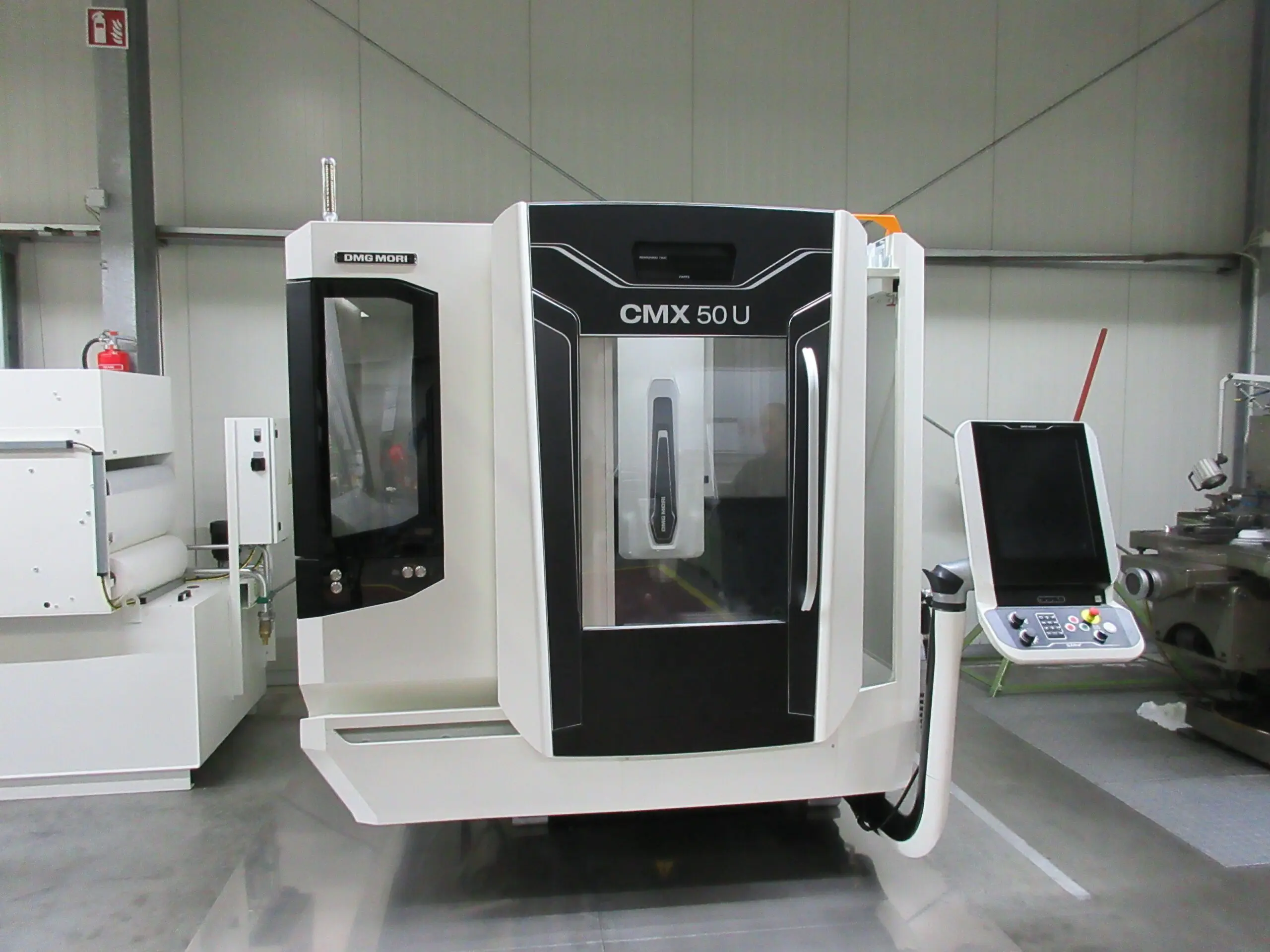

Bevor Sie Ihre Entladezone und den Aufstellungsort vorbereiten, sollten Sie die Abmessungen und Gewichte der bevorstehenden Lieferung genau kennen. Die CMX 50 U verfügt über ein äußerst kompaktes C-Rahmen-Design und bietet dennoch die Leistungsfähigkeit eines vollwertigen 5-Achs-Bearbeitungszentrums.
Die wichtigsten Logistikdaten der Standardausführung umfassen:
- Maschinengewicht: ca. 5.000 bis 5.500 kg (abhängig von Ausstattung, Kühlsystem und Optionen)
- Verfahrwege (X / Y / Z): 500 mm / 450 mm / 400 mm
- Stellfläche: Der benötigte Platz muss Sicherheitsabstände, Späneförderer und das 19-Zoll DMG MORI SLIMline® Multi-Touch-Bedienpanel berücksichtigen.
- Transporthöhe: Die Gesamthöhe der Maschine in ihrer Transportverpackung überschreitet häufig die Maße herkömmlicher Werkstatttore.
Zusätzlich zur Hauptmaschine werden meist weitere Komponenten separat geliefert. Dazu gehören der Kühlmitteltank, der Späneförderer, optionale Automatisierungssysteme wie Palettenwechsler (PH-AMR) sowie Transportkisten mit Werkzeugaufnahmen, Zubehör und Dokumentationen.
Phase 1: Logistische Vorbereitung der Transportwege
1. Zufahrt für den Liefertransport
2. Entladebereich und Kranstellfläche
3. Hallentore und Deckenhöhen
Messen Sie die exakten Breiten und Höhen aller Tore und Durchgänge auf dem Transportweg. Eine verpackte Fräsmaschine dieser Größe benötigt häufig mehr Platz als erwartet. Beachten Sie zudem, dass sich die Transporthöhe durch den Einsatz von Schwerlastfahrwerken oder Maschinenrollern um etwa 10 bis 15 Zentimeter erhöht.
Alle internen Transportwege sollten frei von Hindernissen sein. Kabeltrassen, Druckluftleitungen, Beleuchtungssysteme oder andere Installationen dürfen die Einbringung nicht behindern.
Phase 2: Tragfähigkeit des Bodens und Fundamentvorbereitung
Bodenanalyse und Tragfähigkeit
Normale, nicht ausreichend verstärkte Industrieböden können durch die hohen Punktlasten einer fünf Tonnen schweren Maschine beschädigt werden. Prüfen Sie daher frühzeitig die statischen Voraussetzungen Ihrer Halle oder ziehen Sie einen Statiker hinzu.
Dabei sind folgende Punkte zu berücksichtigen:
- Der Boden muss das Maschinengewicht sowie die während der Bearbeitung auftretenden dynamischen Kräfte sicher aufnehmen können.
- Die maximale Tischbelastung von bis zu 200 kg auf dem NC-Schwenkrundtisch muss ebenfalls in die Berechnung einfließen.
- Schwingungen benachbarter Maschinen wie Pressen oder Scheren dürfen nicht auf die CMX 50 U übertragen werden. Falls erforderlich, sollte ein separates Fundament erstellt werden.
Ausrichten und Nivellieren
Phase 3: Der Liefertag – Sicherheit und koordinierte Abläufe
Einsatz geeigneter Transporttechnik

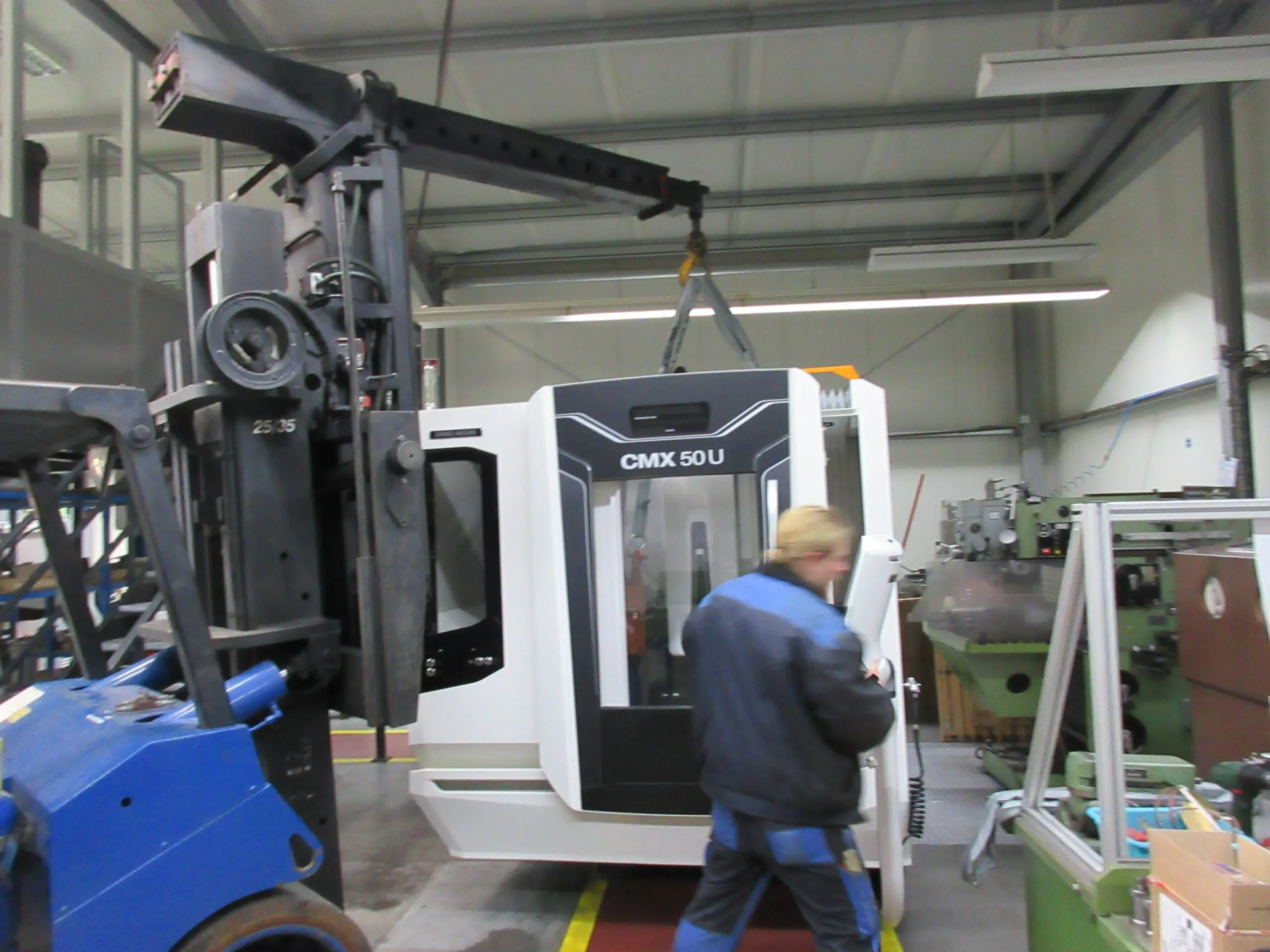

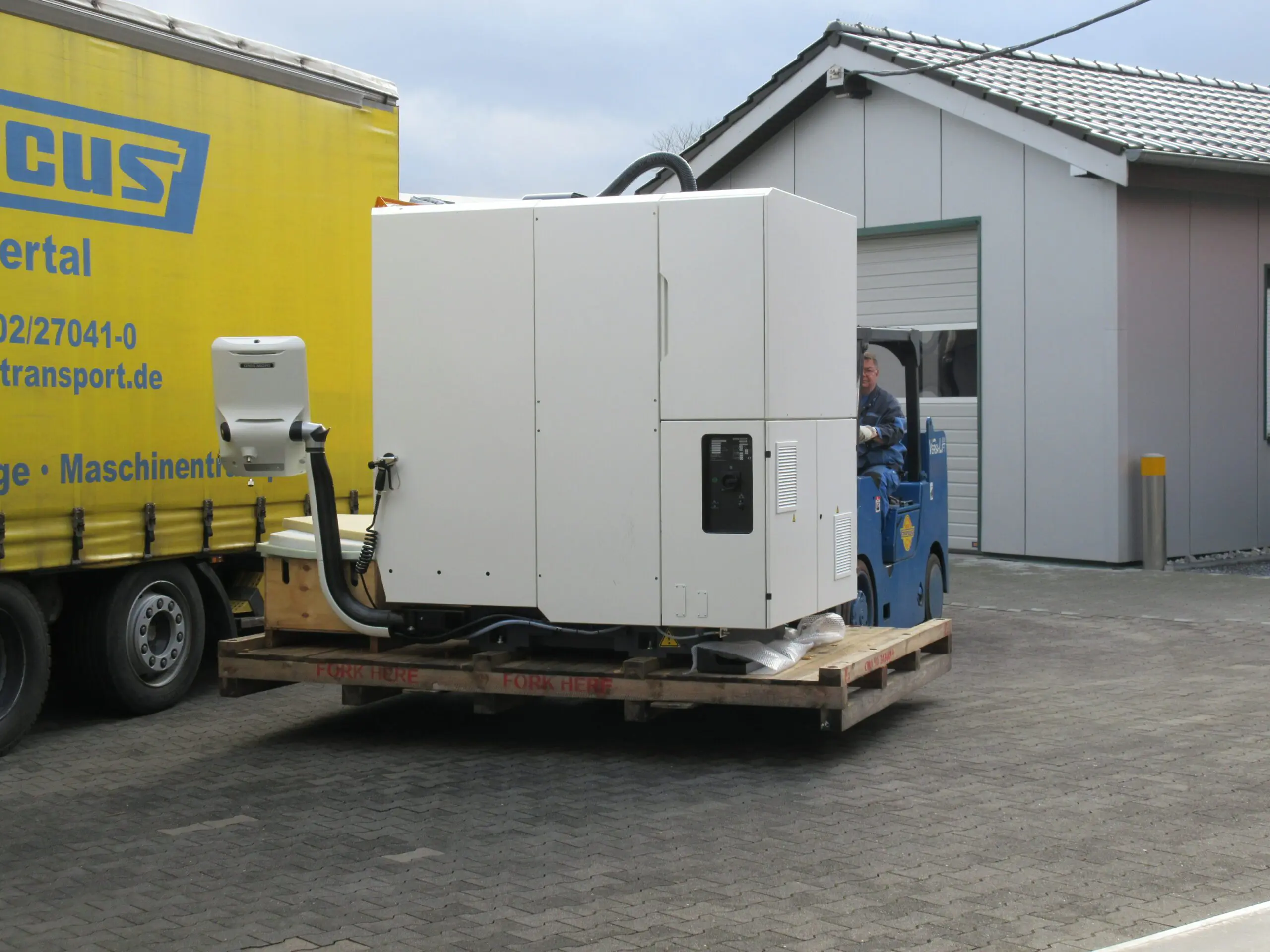

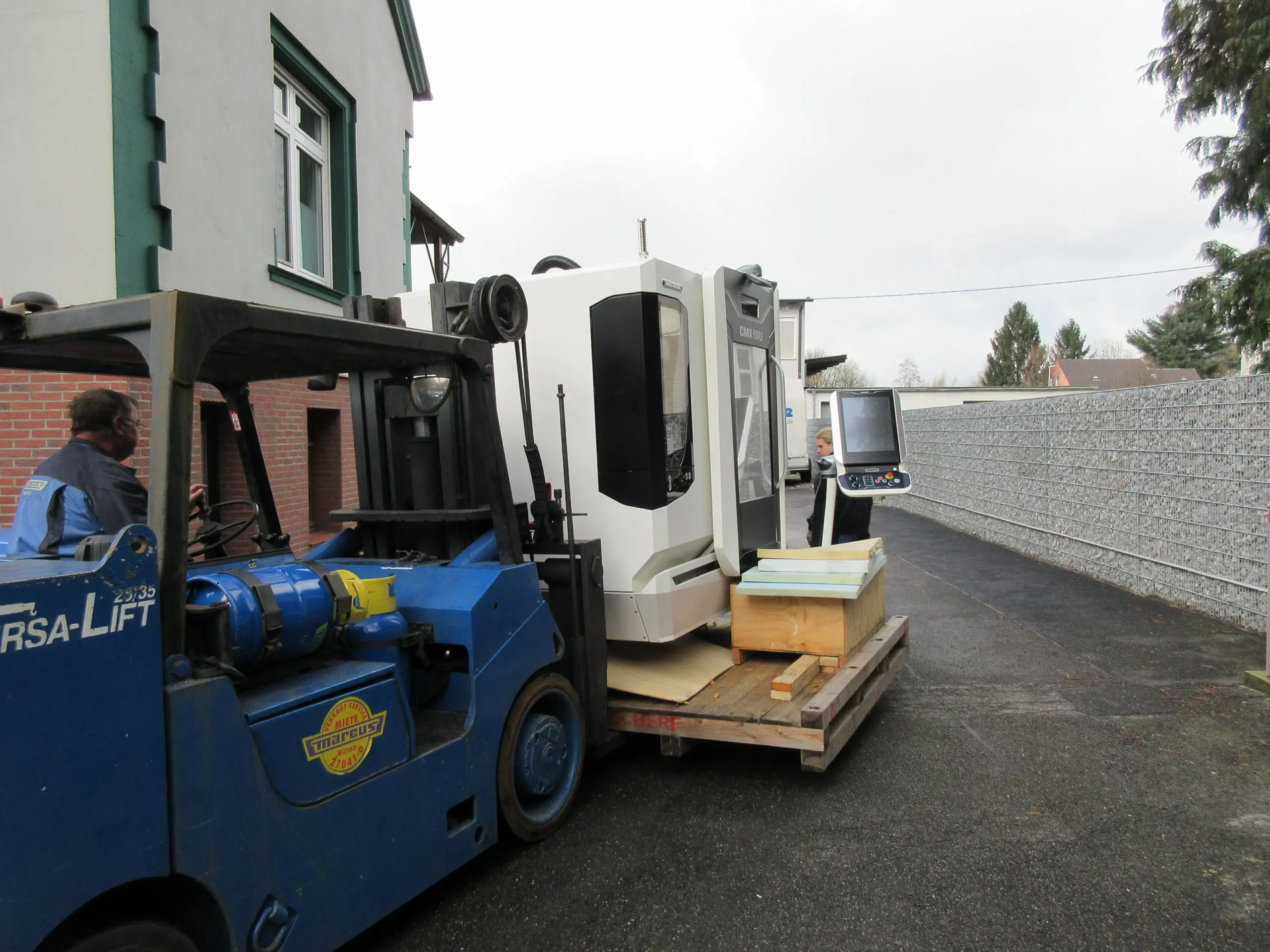

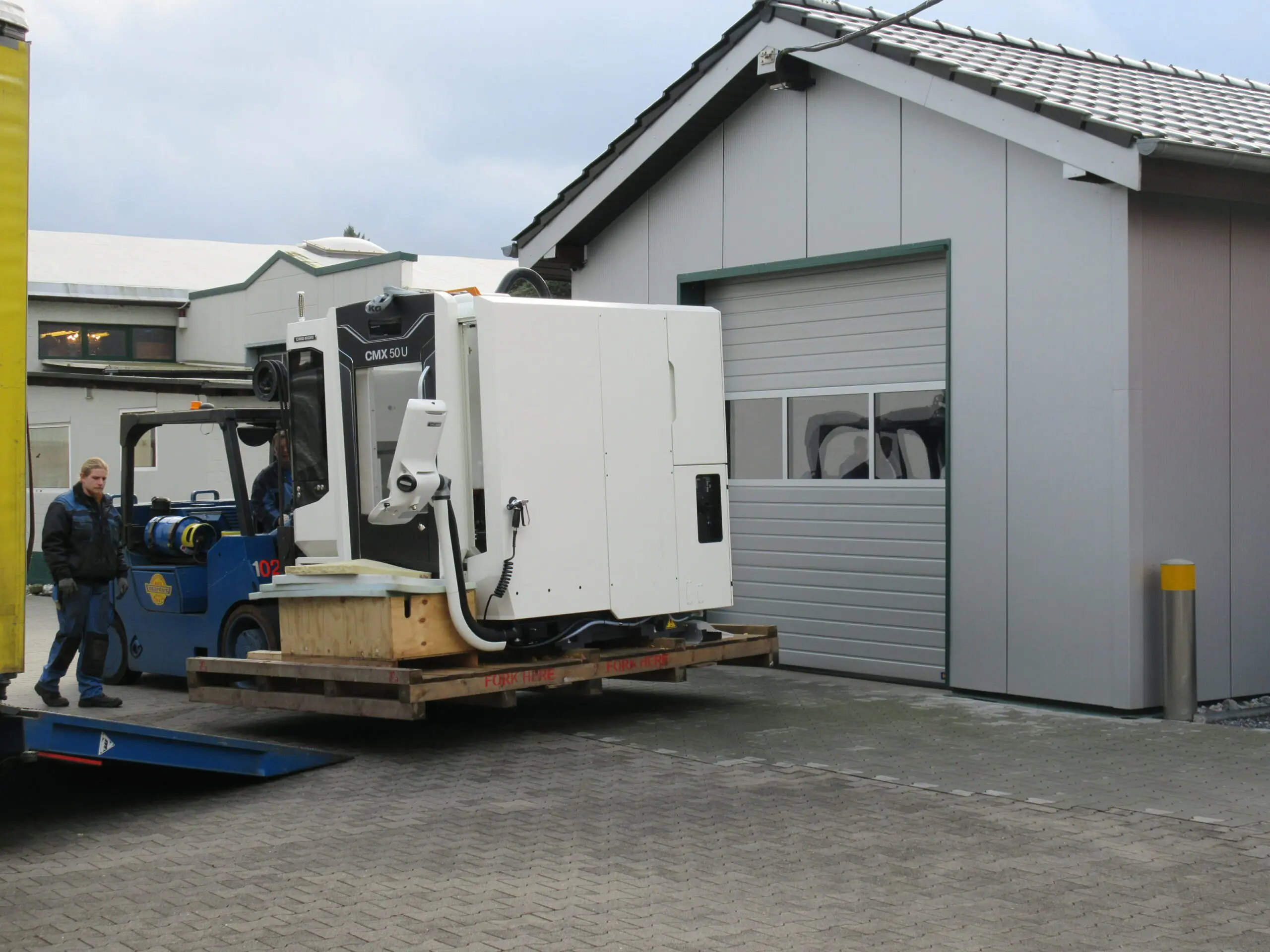

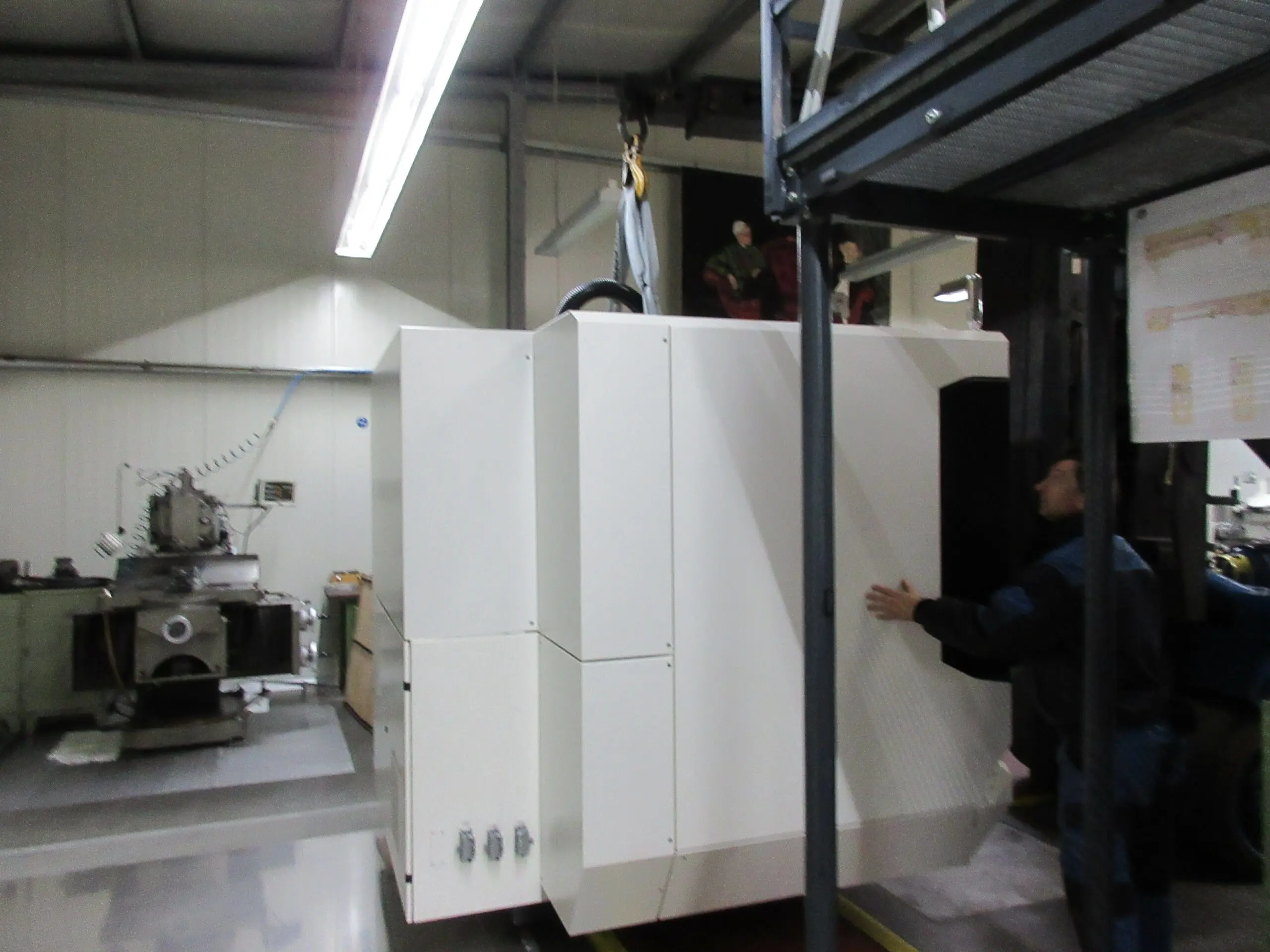

Für das Entladen und Einbringen empfehlen wir dringend den Einsatz spezialisierter Maschinenumzugsunternehmen. Herkömmliche Gabelstapler verfügen häufig nicht über die erforderliche Tragfähigkeit oder Stabilität.
Typischerweise kommen folgende Hilfsmittel zum Einsatz:
- Schwerlast-Gabelstapler mit mindestens 7 bis 8 Tonnen Tragfähigkeit
- Lenkbare Schwerlastfahrwerke für präzise Bewegungen auf engem Raum
- Hydraulische Hebegeräte und Maschinenheber zum sicheren Absetzen auf die endgültigen Aufstellpunkte

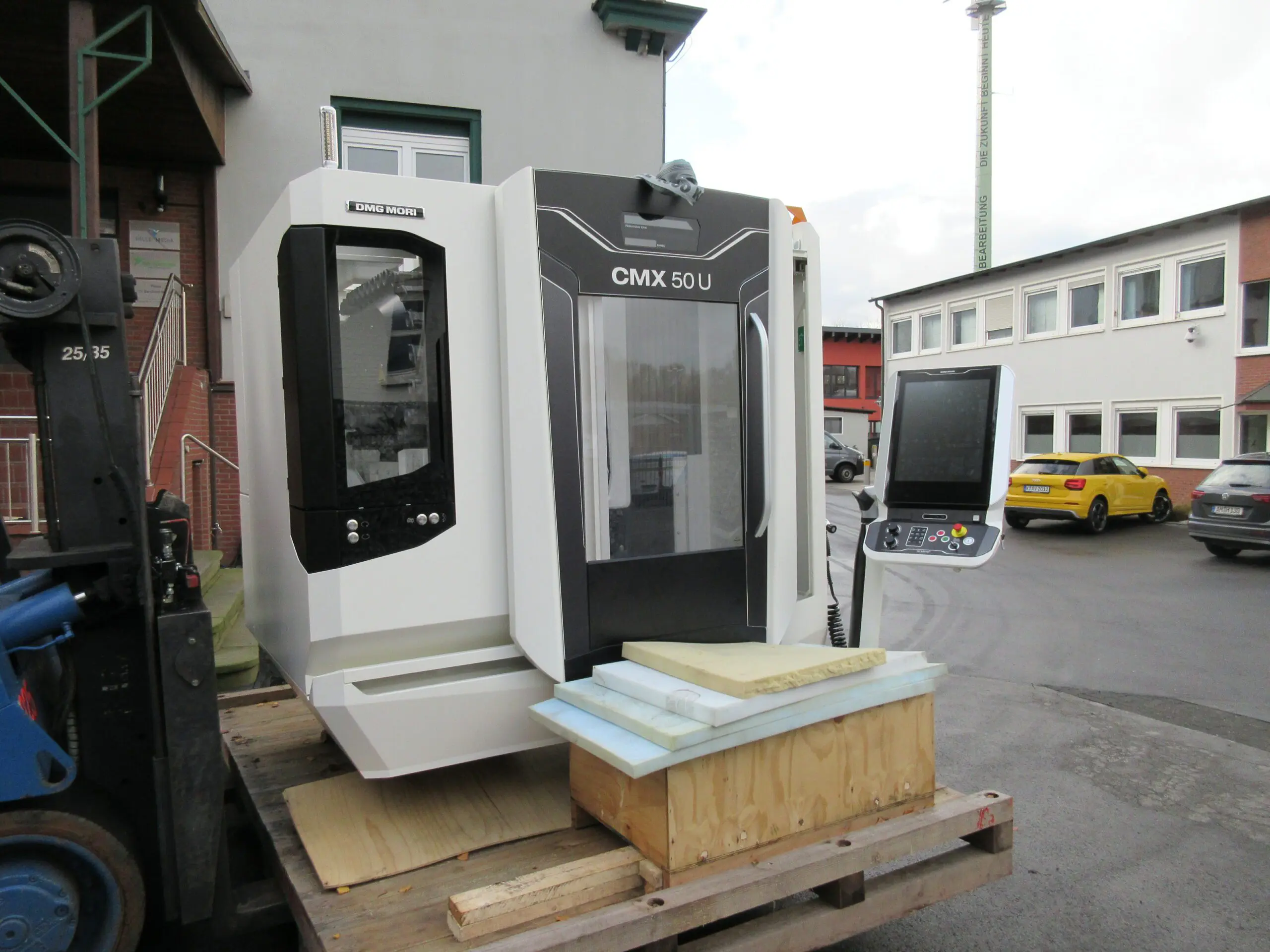

Sichtprüfung nach der Anlieferung
Direkt nach dem Entladen sollte die Maschine gründlich inspiziert werden. Achten Sie insbesondere auf:
- Beschädigungen an Verpackung, Transportkisten oder Schutzfolien
- Hinweise auf Feuchtigkeitseintritt oder Korrosion
- Ausgelöste Transportindikatoren wie ShockWatch- oder TiltWatch-Aufkleber, die auf starke Erschütterungen oder Kippvorgänge während des Transports hinweisen
Dokumentieren Sie mögliche Schäden sofort fotografisch und melden Sie diese umgehend dem Transportdienstleister.
Phase 4: Einbringung und finale Positionierung

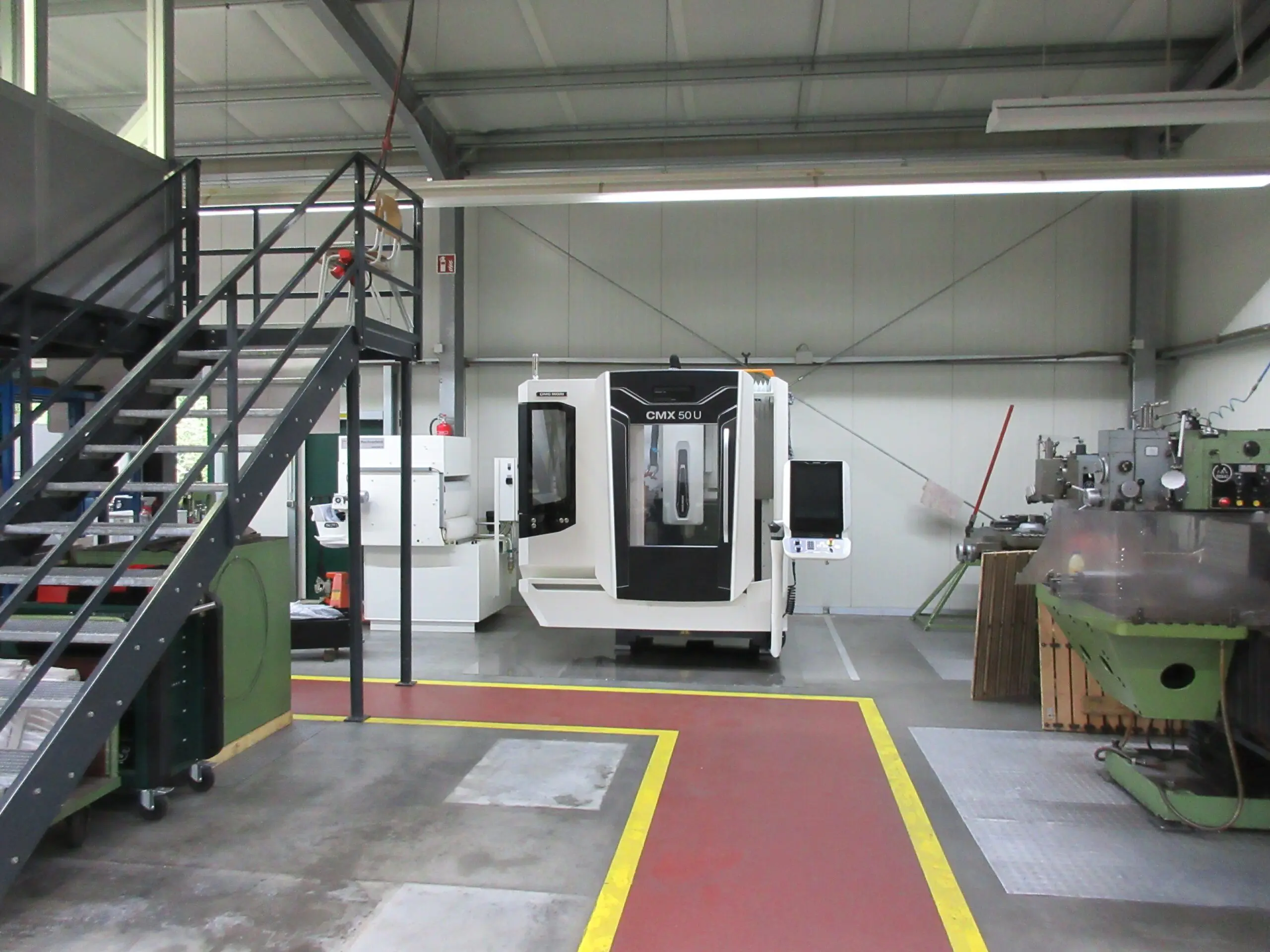

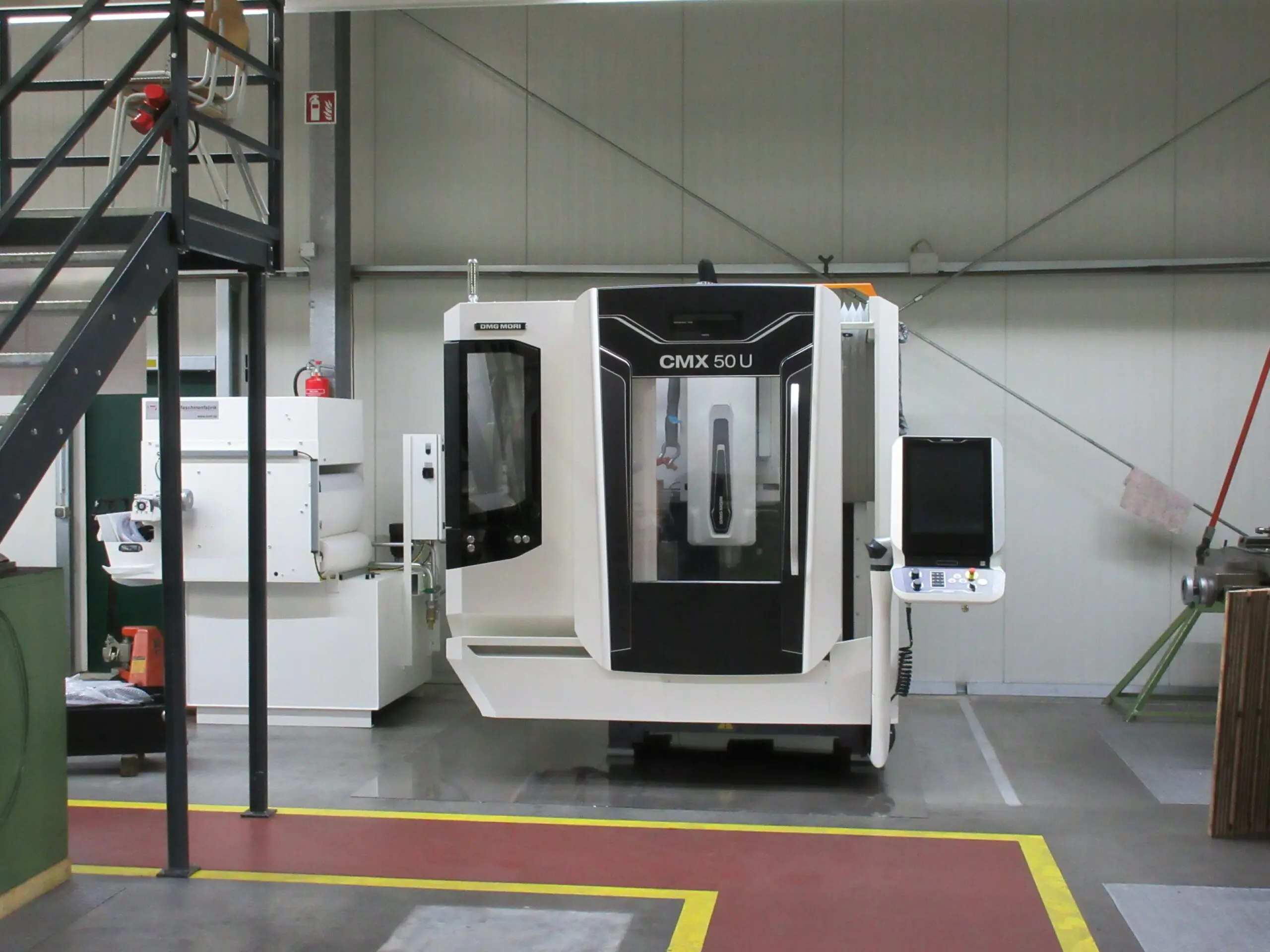

Einhaltung der Sicherheits- und Wartungsabstände
- Bedienerzugang Die großzügige Fronttür ermöglicht einen hervorragenden Zugang zum Arbeitsraum. Für ein sicheres Öffnen und komfortables Arbeiten muss ausreichend Freiraum vorhanden sein.
- Wartungszugang Schaltschrank, Hydraulik-, Pneumatik- und Zentralschmiersysteme müssen jederzeit problemlos zugänglich bleiben, um Service- und Wartungsarbeiten effizient durchführen zu können.
- Späne- und Peripheriemanagement Positionieren Sie den Späneförderer so, dass Spänebehälter problemlos mit Hubwagen oder Gabelstapler ausgetauscht werden können.
Phase 5: Versorgungseinrichtungen und Inbetriebnahme vorbereiten
Sobald die Maschine auf ihren Nivellierfüßen steht und exakt ausgerichtet wurde, beginnt die Vorbereitung für die Inbetriebnahme durch den zertifizierten DMG MORI Servicetechniker.
Versuchen Sie nicht, die Maschine eigenständig anzuschließen oder in Betrieb zu nehmen, da dies zum Verlust von Garantieansprüchen führen kann.
Elektrischer Anschluss
Die CMX 50 U benötigt eine stabile und störungsfreie Stromversorgung mit entsprechend ausgelegten Schutzschaltern. Spannungsschwankungen können empfindliche CNC-Steuerungen beschädigen oder Produktionsunterbrechungen verursachen.
Die elektrische Zuleitung sollte exakt nach den Vorgaben der technischen Dokumentation vorbereitet werden.
Druckluftversorgung
Werkzeugwechsler, Spindelabblasung und optionale Messsysteme benötigen saubere und trockene Druckluft.
Achten Sie auf:
- Konstanten Betriebsdruck auch während Spitzenlastzeiten
- Den Einsatz eines leistungsfähigen Kältetrockners
- Hochwertige Filtereinheiten unmittelbar vor dem Maschinenanschluss
Feuchtigkeit oder Verunreinigungen in der Druckluft können zu kostspieligen Schäden an Pneumatikkomponenten und Hochgeschwindigkeitsspindeln führen.
Kühlschmierstoffe und Betriebsstoffe
Für den Inbetriebnahmetermin sollten sämtliche benötigten Betriebsstoffe bereitstehen:
- Hochwertige wassermischbare Kühlschmierstoffe
- Führungsbahnöle
- Hydrauliköle gemäß Herstellervorgaben
Die Erstbefüllung erfolgt üblicherweise gemeinsam mit dem Servicetechniker, um sicherzustellen, dass alle Kreisläufe korrekt befüllt, entlüftet und geprüft werden
